Микрометры

Микрометр – специальное средство для измерения линейных размеров плоских и объемных деталей абсолютным или относительным контактным способом с погрешностью от 2 до 50 мкм (0,002 – 0,05 мм). Этот инструмент широко используется в ряде отраслей промышленности при механической обработке металлических, пластмассовых и деревянных изделий, точной сборки узлов машин и механизмов, настройки работы оборудования. Технические требования к изготовлению, типы, основные параметры и размеры микрометров устанавливает ГОСТ 6507-90. В соответствии с Федеральным законом РФ от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений» и постановлением Правительства РФ от 16.11.2020 N 1847 «Об утверждении перечня измерений…» для контроля метрологических характеристик, данные инструменты подлежат первичной и ежегодной периодической поверке.

Устройство и принцип работы инструмента

Конструкция и компоновка микрометра достаточно несложна, это обеспечивает простоту эксплуатации и обслуживания инструмента. В его состав входят:

• рама-скоба в виде полукруга с опорной пяткой;
• микрометрический винт, зажимающий измеряемый предмет продольным перемещением в направлении пятки;

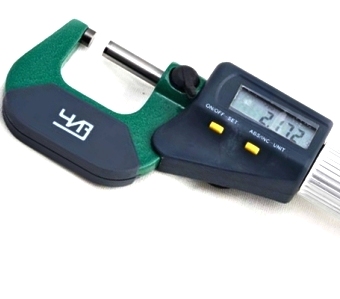

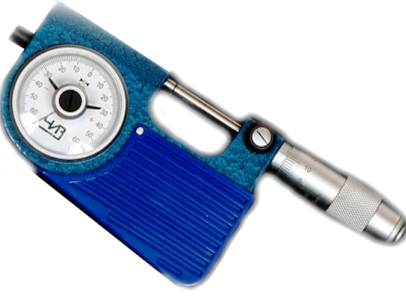

• ручка с устройствами, обеспечивающими вращение, фиксацию винта и индикацию результатов измерений – стопор, стебель, барабан с измерительными шкалами (варианты – циферблат или жидкокристаллический дисплей), трещотка-фрикцион.

Принцип работы микрометров всех типов одинаков – замер производится после плотного зажима детали или изделия между пяткой и микрометрическим винтом. Измеряемый параметр определяется количеством оборотов винта от нулевого значения, преобразуется в линейную величину, и считывается с точностью до тысячных долей миллиметра по шкалам стебля и барабана (нониус), на круговом циферблате или отражается в цифровом виде на дисплее.

Типы микрометров

Линейка моделей современных микрометров включает в себя инструменты, позволяющее выполнять измерения в различных диапазонах – в пределах от 0 до 300 мм с шагом в 25 мм, свыше 300 мм – с шагом 100 мм. Это позволяет получить высокую точность результатов при замере малых и больших величин с ограничением расстояния перемещения микрометрического винта.

Государственный стандарт предусматривает выпуск микрометров следующих типов:

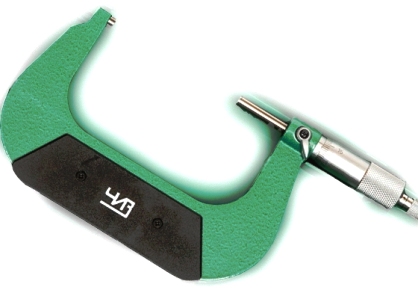

• МК – гладкие, для определения наружных линейных размеров деталей;
• МЛ – листовые, для измерения толщин листов и лент;

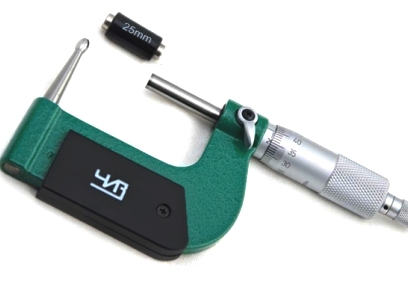

• МТ – трубные, для замера толщины стенок труб;;

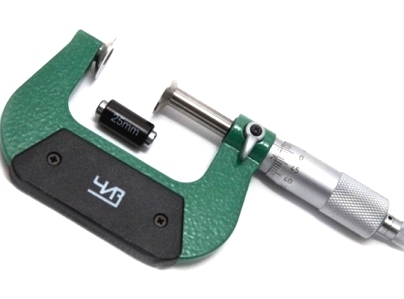

• МЗ – зубомерные – для определения параметров зубчатых колес;

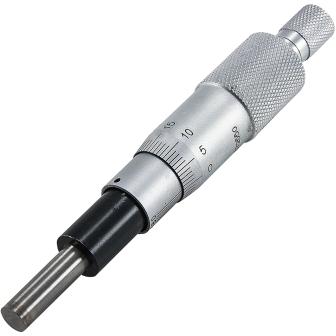

• МГ – микрометрические головки для измерения линейных перемещений;
• МП – средство измерения толщины проволоки.

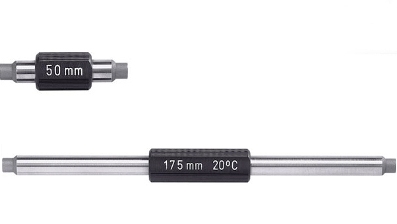

Все детали и измерительные поверхности инструментов изготавливаются из высокоуглеродистой инструментальной стали с антикоррозийной и антибликовой обработкой. В комплект поставки микрометров с пределом измерений свыше 50 мм включаются установочные меры, а с пределом свыше 300 мм – соединительные гильзы. Тип и характеристики инструмента можно определить по маркировке, в ней указана информация об изготовителе, цена деления или шаг дискретности, класс точности, диапазон измерений, дата выпуска.

Продажу микрометров от производителя осуществляет компания «УралИнструментИмпЭкс» (Челябинск). Купить инструменты можно онлайн в интернет-магазине предприятия с доставкой в любую точку России и страны ближнего зарубежья. Информация о наличии и цене микрометров размещена в каталоге на страницах этого сайта.
