Нутромеры

Нутромер – это инструмент для измерения диаметра внутренних пространств изделия на различной глубине. В зависимости от конфигурации с его помощью можно произвести абсолютные или относительные замеры. Точность погрешности минимальна и составляет всего ±0,006 мм.

В каталоге "УралИнструментИмпЭкс" представлены нутромеры производства Челябинского инструментального завода и других изготовителей: индикаторные, микрометрические, трехточечные и цифровые. Выбор между ними начинается не с цены, а с чертежа, точнее с трех вопросов к нему.

Выбор класса точности по допуску

От допуска зависит класс инструмента. Здесь работает базовое правило метрологии: погрешность средства измерения должна быть в несколько раз меньше контролируемого допуска.

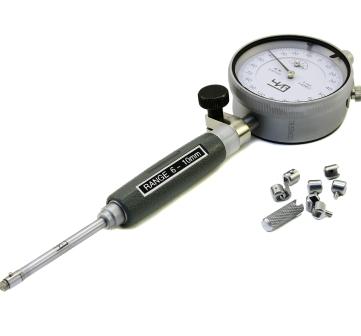

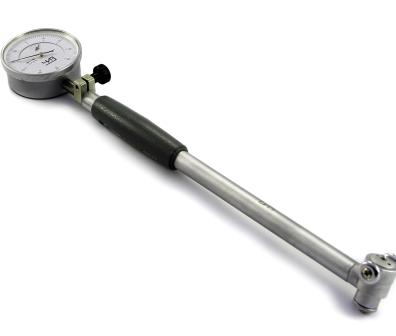

Для допусков от нескольких соток подходят индикаторные нутромеры НИ с ценой деления 0,01 мм. Это основной инструмент цехового контроля отверстий. Когда допуск измеряется микронами, нужны нутромеры повышенной точности с отсчётом 0,001–0,002 мм: конструктивно те же двухточечные НИ, но с многооборотным индикатором и более жёсткими требованиями к настройке. Для абсолютных измерений с погрешностью порядка сотки на больших диаметрах служат микрометрические нутромеры НМ.

Метод измерения: абсолютный размер или отклонение от номинала

Микрометрический НМ показывает сам размер, как микрометр, только изнутри. Он собирается из головки и сменных удлинителей, за счёт чего один комплект перекрывает диапазоны от 25 до 6000 мм. Его назначение: единичные измерения крупных отверстий и корпусов в ремонтных цехах, энергетике и крупном машиностроении.

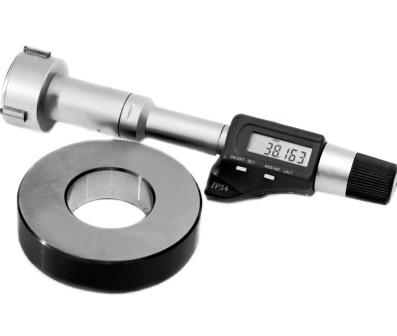

Трёхточечные нутромеры НМТ обеспечивают точность измерения порядка 0,001 мм в диапазоне диаметров от 6 до 88 мм. Конструкция включает три измерительных щупа, которые самоцентрируются в отверстии, что исключает необходимость поиска диаметра покачиванием инструмента и снижает зависимость результата от квалификации оператора. При этом трёхточечная схема частично усредняет геометрию отверстия при контроле огранки и в меньшей степени выявляет овальность по сравнению с двухточечной схемой измерения. Данную особенность необходимо учитывать при выборе инструмента для задач контроля формы отверстия

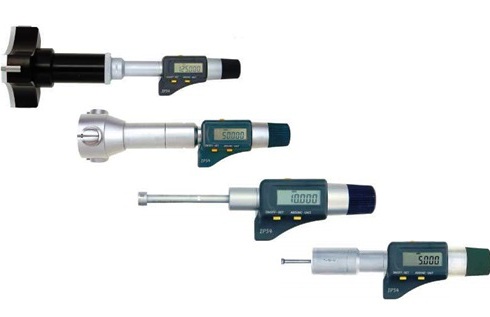

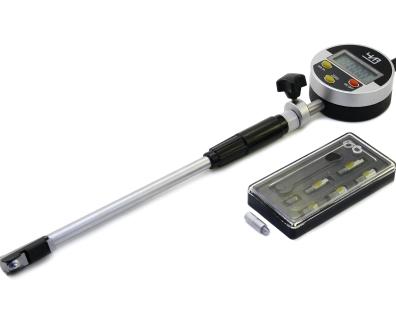

Цифровые нутромеры реализуют те же конструктивные схемы измерения, что и индикаторные, микрометрические и трёхточечные нутромеры, но вместо механического индикатора часового типа используют электронный измерительный преобразователь с цифровым дисплеем. Это даёт ряд практических преимуществ: показание считывается мгновенно и однозначно, без интерполяции между делениями шкалы, что снижает риск ошибки оператора при считывании. Обнуление возможно в любой точке диапазона, а не только на настроечном эталоне - это удобно при относительных измерениях и сравнении деталей одной партии. У ряда моделей предусмотрен цифровой выход данных для передачи результатов измерений в протоколы статистического контроля качества, что упрощает документирование при серийном производстве.

Диапазон измерения и глубина контролируемого отверстия

Диапазон нутромера подбирается так, чтобы измеряемый размер не попадал на самый край: у границ диапазона работать неудобно, а у сборных НМ ещё и растёт число удлинителей. Глубина отверстия определяет длину стержня индикаторного нутромера. Стандартной длины хватает для большинства деталей, для глубоких расточек выпускаются удлинённые исполнения. Специальные задачи, например нутромеры для железнодорожного ремонта (НМС, НМСО), вынесены в отдельный раздел спецназначения. Позиции, которых нет в каталоге, изготавливаются под заказ по чертежам заказчика.

Типовая ошибка при подготовке индикаторного нутромера к работе

Перед работой его настраивают на номинальный размер по эталону: установочному кольцу или блоку концевых мер с боковиками - такая методика настройки индикаторных нутромеров типа НИ закреплена в ГОСТ 868-82. Типичная ситуация выглядит так: цех получает новый НИ 50–100, настраивать его не по чему, и инструмент неделями лежит без дела, пока докупается оснастка. Поэтому при заказе НИ сразу проверьте, есть ли на участке аттестованное установочное кольцо нужного номинала или набор КМД с боковиками. Если нет, комплектуйте заказ сразу: кольца установочные есть в соседнем разделе нашего каталога, и менеджер подберёт номинал под ваш допуск.

Второй настроечный нюанс касается приёма измерения. Двухточечный нутромер в отверстии покачивают в осевой плоскости, и действительному диаметру, согласно той же методике ГОСТ 868-82, соответствует минимальное показание индикатора. Оператора, впервые работающего с НИ, этому стоит обучить, иначе систематическое завышение размера гарантировано.

Поверка и калибровка

Нутромеры относятся к средствам измерений, подлежащим периодической поверке, а при серийном контроле их настройка проверяется регулярно. ООО НПП ЧИЗ проводит поверку и калибровку измерительного инструмента, что удобно замыкает цикл: инструмент, настроечная оснастка и метрологическое обслуживание в одном месте. Поставляемая продукция соответствует ГОСТ, ТУ и DIN и эксплуатируется на предприятиях нефтегазовой отрасли и в подразделениях РЖД; сертификаты доступны на сайте. Отгрузка выполняется по всей России, для юридических лиц готовим коммерческое предложение по заявке. Консультация по подбору: +7 (351) 211-01-91.
